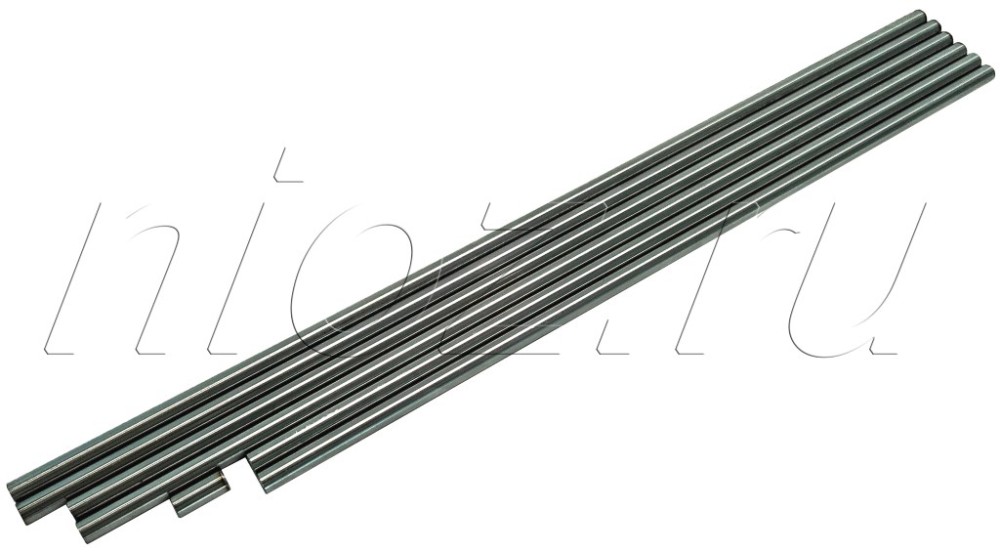

- 2 направляющих вала по 420мм для оси X;
- 2 направляющих вала по 405мм для оси Y;
- 2 направляющих вала по 350мм для оси Z;
- 1 штифт 20мм для прижимного подшипника экструдера (используются в некоторых модификациях).
Прецизионный вал производится из углеродистого калиброванного прутка поверхностной закалкой токами высокой частоты и полировкой на бесцентровом прецизионном шлифовальном станке. Применяется совместно с подшипниками качения. Для удобства монтажа с торцов сняты фаски.
Характеристики:
Модель: W8 (С8, S8, SGB8)
Диаметр номинальный, d: 8мм
Марка стали: 55 (AISI 1055)
Масса (1м): 400г
Твердость поверхности: 62±2HRC
Глубина термообработки (DIN 6773): 0,6...0,9мм
Твердость сердцевины, не более: 229HB
Прочность на разрыв: 700...850Н/мм2
Точность (квалитет ISO): -0...-9мкм (h6)
Отклонение от круглости t1, не более: 4мкм
Отклонение от параллельности t2, не более: 6мкм
Отколонение от прямолинейности t3, не более: 0,16мм/м
Шероховатость Ra, не более: 0,2мкм
